Module d’écran tactile TFT LCD 4,0 CIT-112

Description

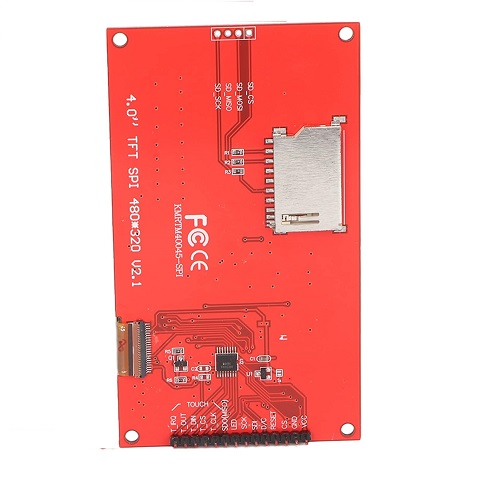

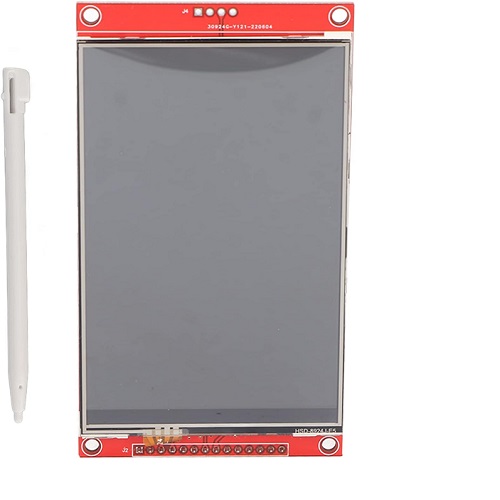

Module d’écran tactile TFT LCD 4,0 pouces, écran tactile série HD SPI 14 broches 480 x 320 puce pilote ILI9488, emplacement pour carte mémoire, mini moniteur 4,0 pouces avec stylet 1. Avec fonction tactile en option : ce module LCD de 4,0 pouces a une résolution HD de 480 x 320 avec une fonction tactile en option. 2. Bus d’interface périphérique série : En utilisant l’interface périphérique série, seuls quelques E/S sont nécessaires pour éclairer l’affichage de l’écran. 3. Emplacement pour carte mémoire : Équipé d’un emplacement pour carte mémoire, il est facile d’étendre l’expérience et de fournir un exemple de programme riche. 4. Pratique : ce module LCD multifonction peut être utilisé pour d’autres fonctions d’affichage via des lignes de transmission de signal. 5. Économie d’énergie : compatible avec une tension de fonctionnement de 3,3 V à 5 V, réalise une faible consommation d’énergie et une économie d’énergie. VCC : Entrée d’alimentation 3,3-5 V GND : Masse d’alimentation CS : Sélection de puce LCD RESET : Réinitialisation LCD DC : Sélection de données de commandes de bus LCD SDI (MOSI) : Entrée de données de bus d’affichage SPI LCD SCK : LED de signal d’horloge de bus d’affichage SPI LCD : Rétroéclairage LCD Contrôle (éclairage de haut niveau) SDO(MISO) : sortie d’entrée de données de bus d’affichage SPI LCD T CLK : signal d’horloge de bus SPI d’écran tactile T CS : sélection de puce de bus SPI d’écran tactile T DIN : entrée de données de bus SPI d’écran tactile T DO : écran tactile Sortie de données du bus SPI T IRQ : signal d’interruption de l’écran tactile Paramètres du produit Nom Paramètre Couleur d’affichage Couleur RVB 65K SKU Avec écran tactile: MSP4021 Sans écran tactile: MSP4020 Taille d’écran 4.0 (pouce) Type TFT Pilote IC Pièces connexes ST7796S Résolution 480*320 (Pixel) Module Interface Interface SPI à 4 fils Zone active (zone AA) 48.96×73.44(mm) Module PCB Taille 56.34×98(mm) Température de fonctionnement -20 ℃ ~ 70 ℃ Température de stockage -30 ℃ ~ 80 ℃ Tension d’alimentation VCC 3.3V ~ 5V Tension du port logique IO 3.3V(TTL) Consommation électrique Environ 90mA Poids du produit – Définition d’interface
